Кабель сетевой SHIP D177A-P

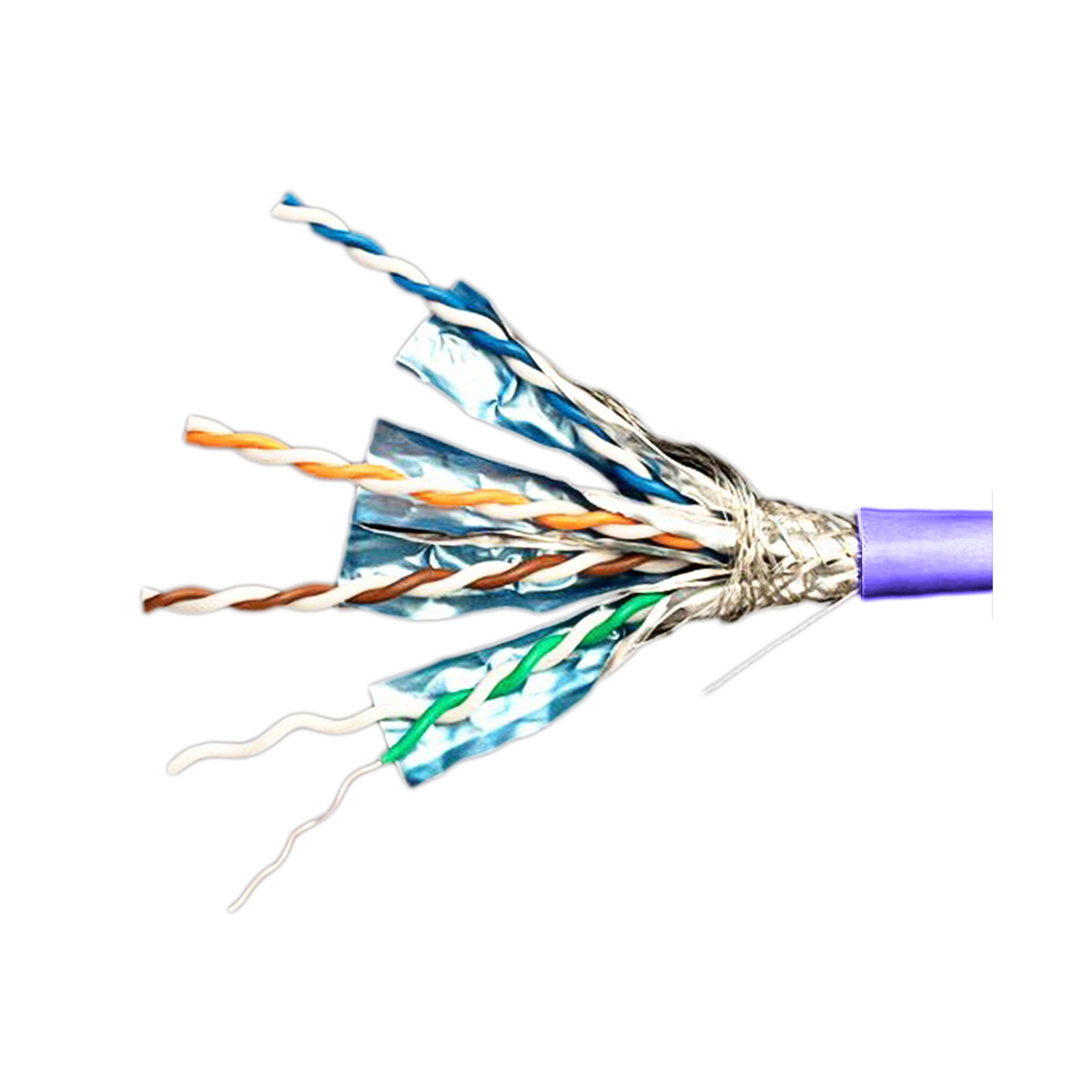

Это дважды экранированный (S-FTP) 4-х парный кабель 6-А категории. Защищён внешним экраном из медной оплетки плюс к этому каждая пара заключена в дополнительный отдельный экран. Двойной экран сводит к нулю уровень электромагнитного излучения кабеля и в несколько раз повышает защищённость от внешних помех. Используется при очень высоком уровне внешних наводок (производственные помещения) или при сверхвысоких требованиях к информационной безопасности. В отличии от кабеля 5e категории имеет жилу 0,56 мм. что позволяет работать на частоте 500 Мгц. Также по стандарту 6а категории, каждая пара имеет свой шаг скрутки. Кабель имеет LSZH оболочку, применяется при высоких требованиях к пожарной безопасности..
Используется для создания локальных вычислительных сетей (ЛВС) стандарта 10 Гбит/сек., максимально зафиксированная скорость передачи данных по данному типу кабеля 40 Гигабит/сек.
100 метровый сегмент успешно прошёл тестирование на сертифицированном приборе Fluke.
Это дважды экранированный (S-FTP) 4-х парный кабель 6-А категории. Защищён внешним экраном из медной оплетки плюс к этому каждая пара заключена в дополнительный отдельный экран. Двойной экран сводит к нулю уровень электромагнитного излучения кабеля и в несколько раз повышает защищённость от внешних помех. Используется при очень высоком уровне внешних наводок (производственные помещения) или при сверхвысоких требованиях к информационной безопасности. В отличии от кабеля 5e категории имеет жилу 0,56 мм. что позволяет работать на частоте 500 Мгц. Также по стандарту 6а категории, каждая пара имеет свой шаг скрутки. Кабель имеет LSZH оболочку, применяется при высоких требованиях к пожарной безопасности..
Используется для создания локальных вычислительных сетей (ЛВС) стандарта 10 Гбит/сек., максимально зафиксированная скорость передачи данных по данному типу кабеля 40 Гигабит/сек.
100 метровый сегмент успешно прошёл тестирование на сертифицированном приборе Fluke.
Характеристики
Бренд
Ship
Длина кабеля
305 м
Тип кабеля
Дважды экранированный (S-FTP), Solid (одножильный)
Вес
20.5 кг
Артикул
D177A-P
Код
35492
В упаковке
1
Базовая единица
шт
Штрихкод
6900211200036
Объём
0.05 м3
Гарантия
25 лет
Стандарты
Категория 6A
Оболочка
LSZH (для внутренней прокладки, не содержит галогенов, не поддерживает горение)
Скорость передачи данных
10 - 40 Гбит/сек
Диаметр проводника
0,56 мм
